アクチュエータの解析

概 要

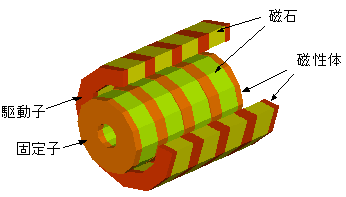

解析対象は下図に示されるアクチュエータです。

磁石と磁性体で構成された駆動子を軸方向に⊿z[mm]ずらした際に駆動子と固定子間に生じる力の解析を行います。

並進運動の解析にはスライドインターフェース機能を使用します。

      使用ソフトウェア:PHOTO-MAG

解析結果の例

下のグラフは駆動子の位置を軸方向に変化させた際、駆動子と固定子間にかかる軸方向の電磁力を示します。

“Maxwell”はマクセルの応力法による力、”Nodal”は節点力法による力です。

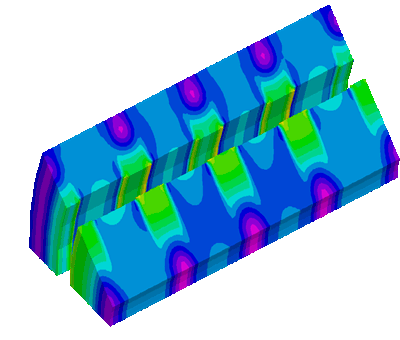

また、下の図は、磁束密度のアニメーションです。

軸方向の移動に伴い、磁束密度の変化の様子が見られます。
