概 要
PHOTO-MAGTZ では空気メッシュを必要としません。
そのため、複雑な形状のモデルを容易に作成することができます。
また、コイルに電流値を入力することで、複雑な形状のコイルの電流密度の入力を簡略化することができます。
本事例では、様々なモデルの静磁界解析を紹介します。
解析モジュール:PHOTO-MAGTZ
解析結果
図 2-1. 円柱型電磁石メッシュ図

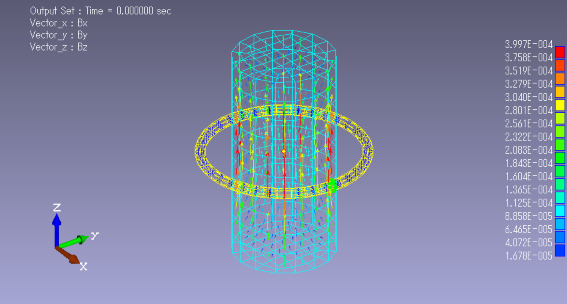

図 2-2. 円柱型電磁石 磁束密度 [T]
図 2-3. 環状鉄心入りソレノイドメッシュ図
図 2-4. 環状鉄心入りソレノイド 磁束密度 [T]
図 2-5. 環状鉄心入りソレノイド上面図 磁束密度 [T]
図 2-3. 一次巻線付き磁気回路メッシュ図
図 2-3. 一次巻線付き磁気回路 磁束密度 [T]
図 2-3. 一次巻線付き磁気回路側面図 磁束密度 [T]
