外場コイルを使用した鉄板の３次元非線形静磁場解析

概 要

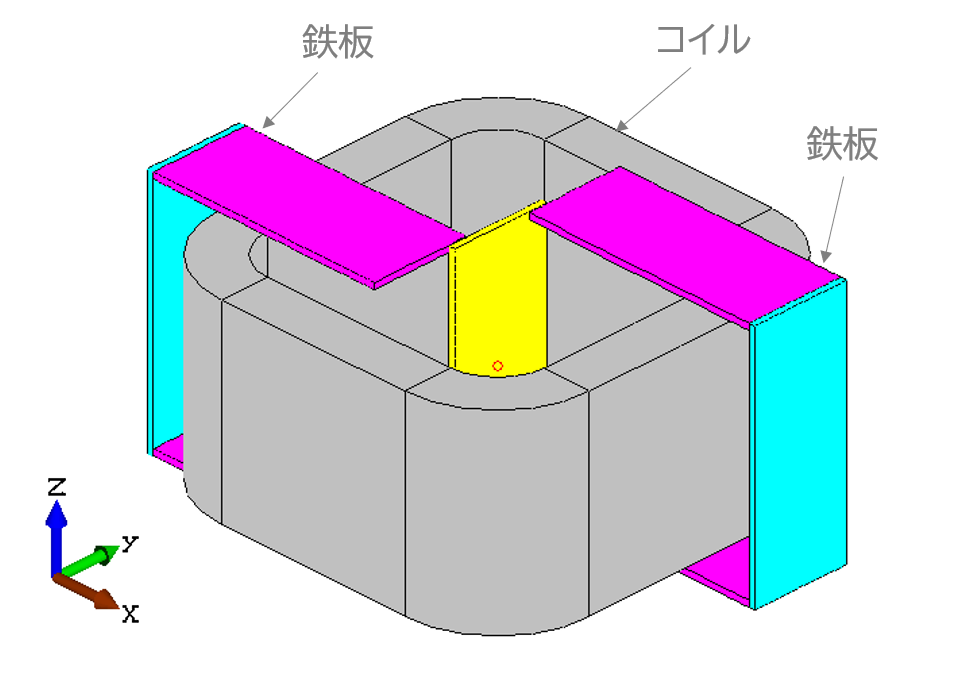

図1-1のように鉄板で構成された構造物にコイルを配置します。
コイルに直流電流を流したときに、鉄板内部に流れる平均の磁束密度を解析しました。
本例題の解析内容はTeam Problem13※を参考にしています。
公開されているTeam　Ploblem13の測定値と弊社ソフトを使用した解析結果を比較しました。

使用したソフトウェア:PHOTO-MAG

※https://www.compumag.org/wp/

解析条件

解析モデルは、対称性を利用して、1/2モデルとしました。

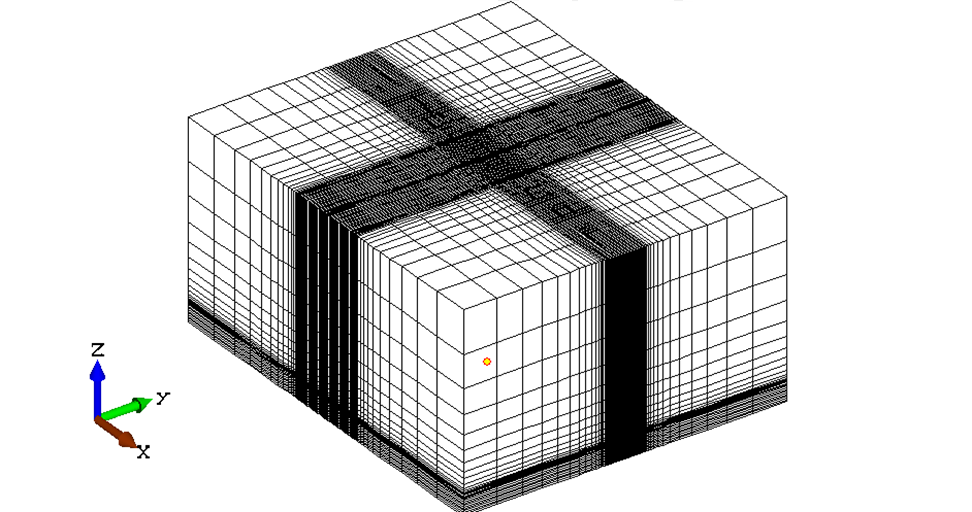

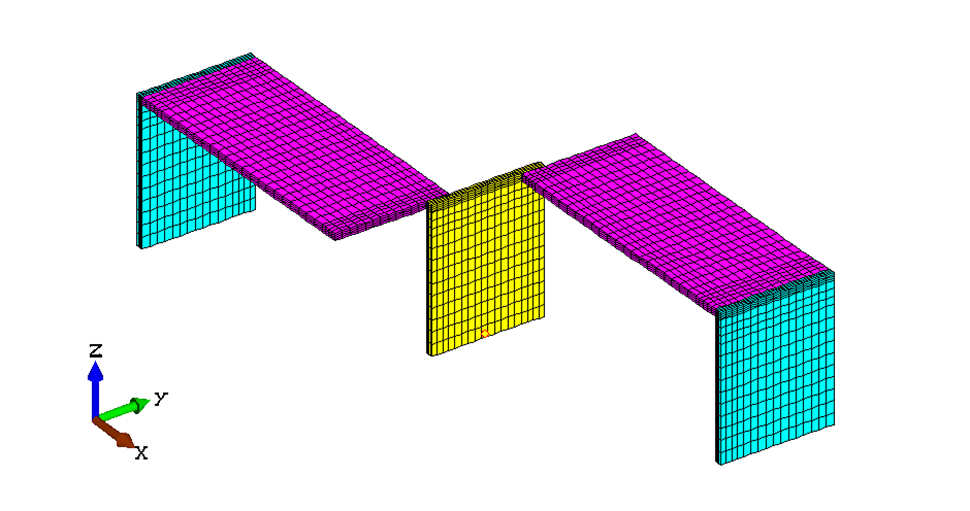

図2-1にメッシュ分割図を示します。

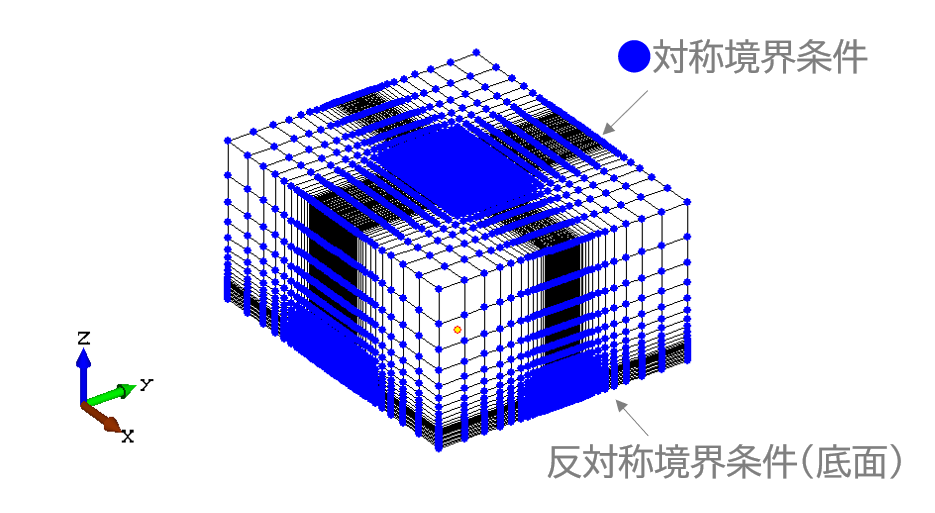

1/2モデルにすることで、出現したモデル断面に反対称境界条件を設定しました。

コイルは外場コイルを使用し、電流値は1000[AT]です。

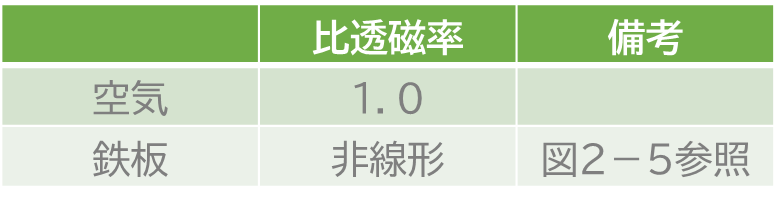

静磁場解析のため、磁気特性のみ入力しました。

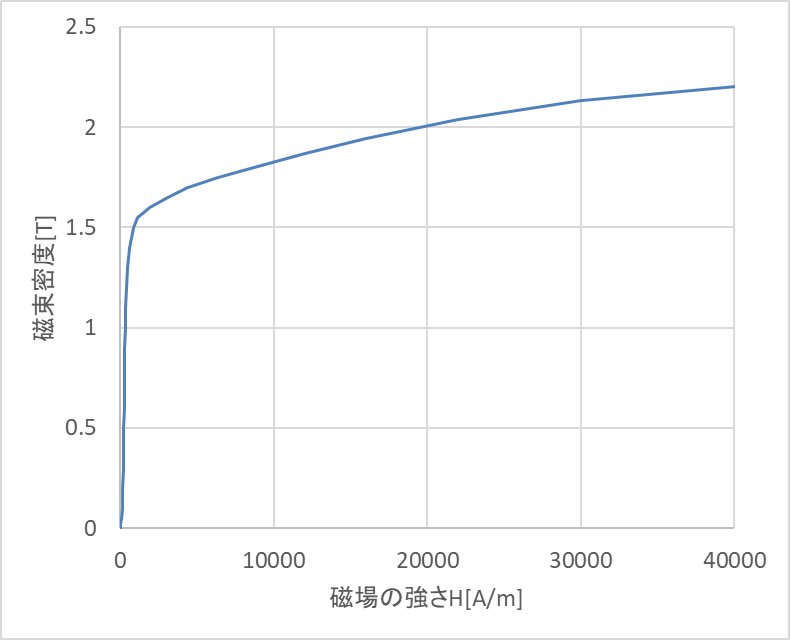

鉄板のBHカーブを図2-5に示します。

本事例では、各鉄板の長手方向に沿って平均の磁束密度を計算しました。

解析結果

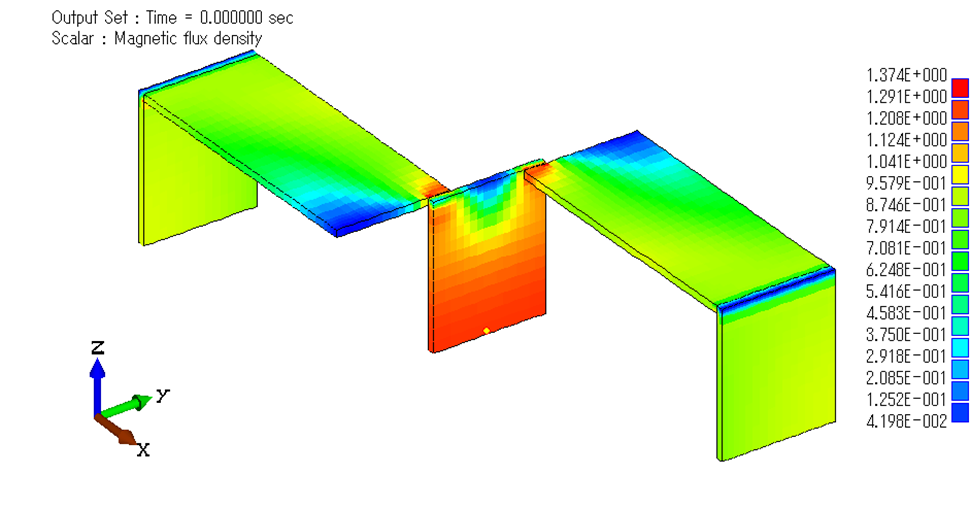

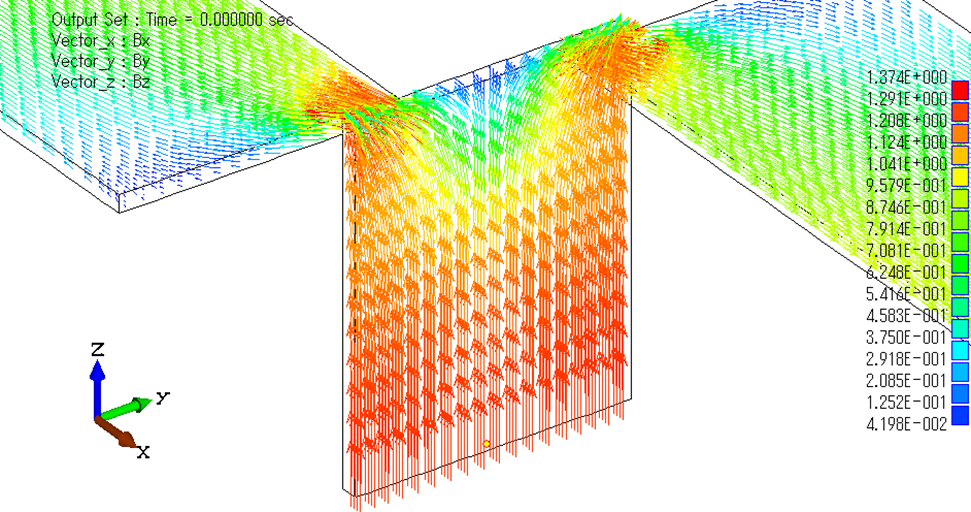

磁束密度の分布図を示します。

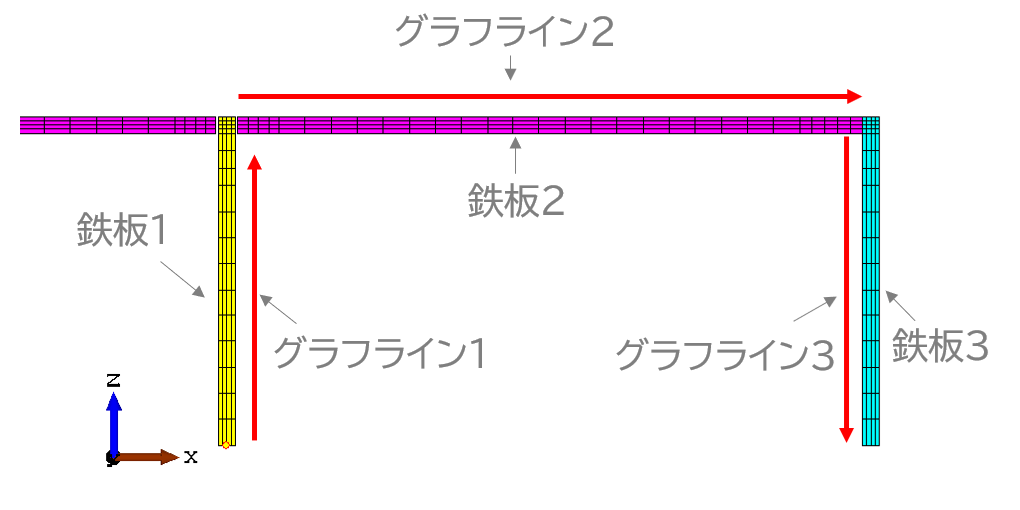

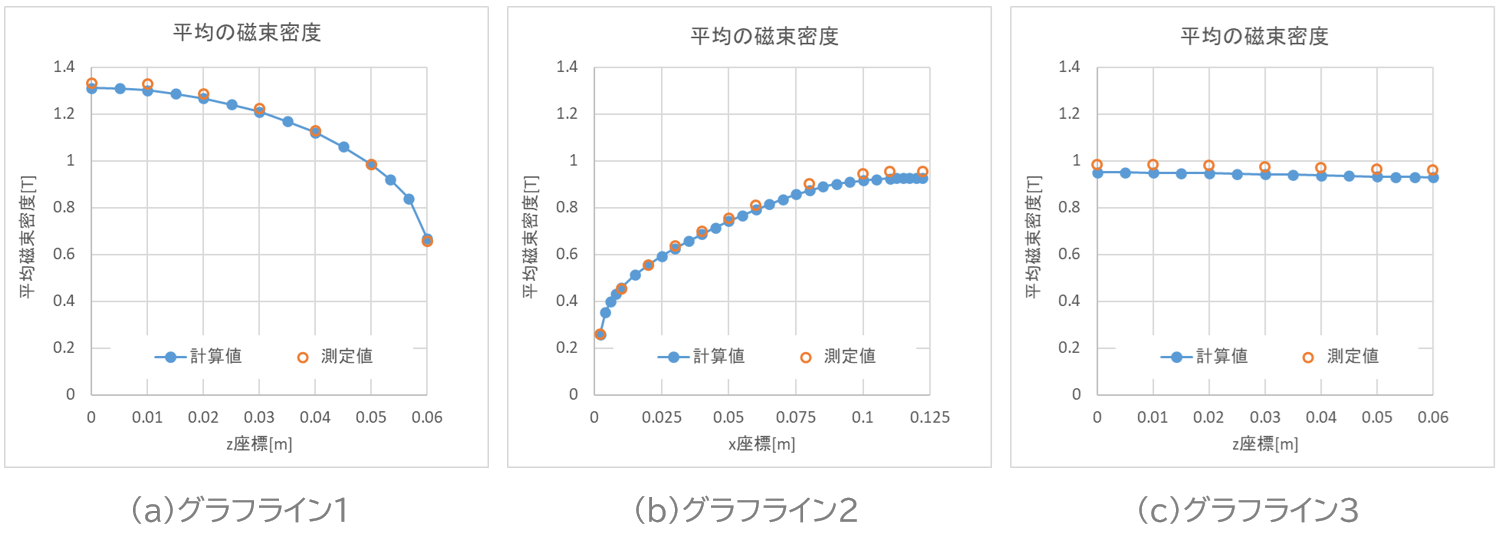

図2-6のグラフラインにおけるグラフを示します。
平均の磁束密度は、板の断面に流れる磁束を断面積で割った値です。
