架空送電線の電場解析

概 要

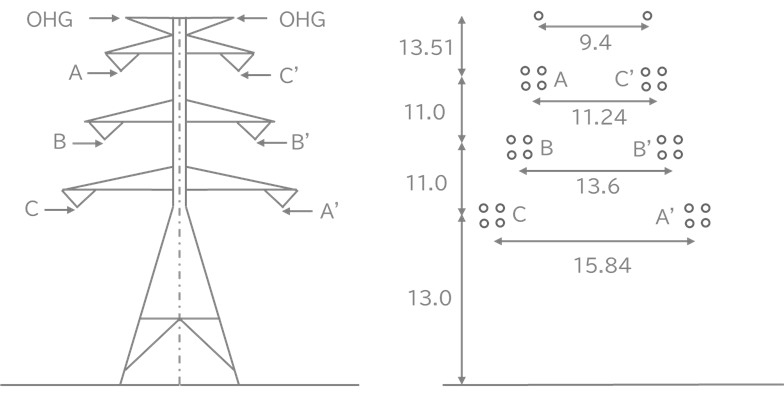

本事例では、架空送電線が発生する電場強度を解析しています。解析対象は、鉄塔間の区間を想定し、電線、地面、および周囲空間としています。概要図を図1-1に示します。

■解析モデルの構成
　・　電線の上方には、2 本の架空地線（OHG、0 V）を配置しています。
　・　下方には地面があり、これも 0 V としています。
　・　図1-1に示す A、B、C の各電線は、それぞれ 120°ずつ位相が異なっています。
　・　A と A‘ は 同位相です。また、B–B’、C–C’ も同様です。
　・　各相は 4 本の電線で構成されています。
　・　2次元電場解析としました。

■電圧条件
　・　各導体の電圧は 500 kV/√3としました。

■使用した解析ソフトウェア
　・周波数応答電場解析ソフトウェア ： PHOTO-VOLTjω

参考文献[1]
S. Tupsie, A. Isaramongkolrak, P. Pao-la-or,
“Analysis of Electromagnetic Field Effects Using FEM for Transmission Lines Transposition”,
International Journal of Electrical, Electronic and Communication Sciences, Vol:3, No:5, 2009

解析条件

有限要素法を使用して解析を行いますので、電線以外にも空気領域のメッシュも必要になります。

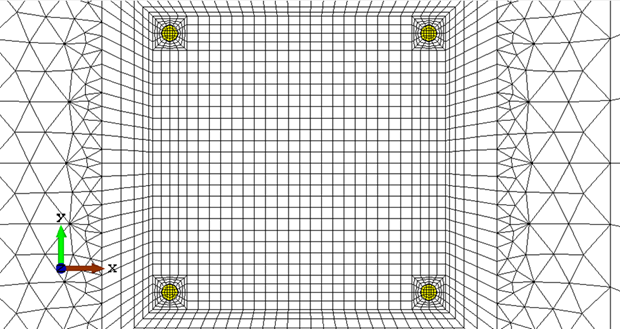

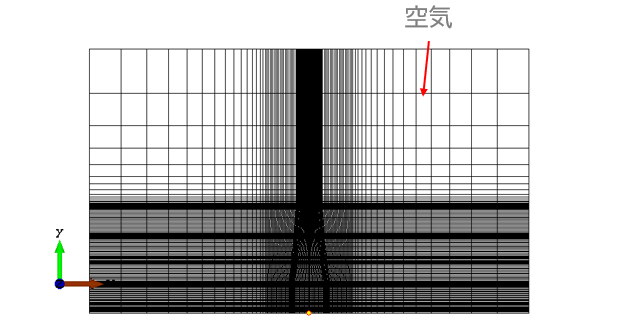

図２－１および図２－２にメッシュ分割図を示します。

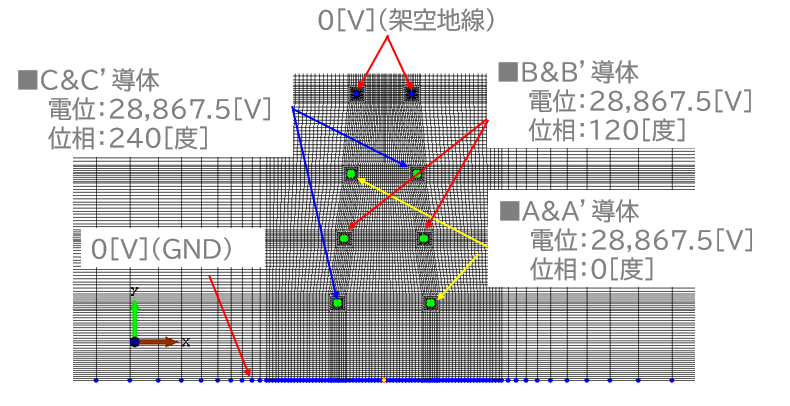

図２－３に、各導体の電位条件を示します。

解析結果

周波数応答電場解析によって、解析しているため、解析結果は、複素数(実部、虚部)で表示されます。

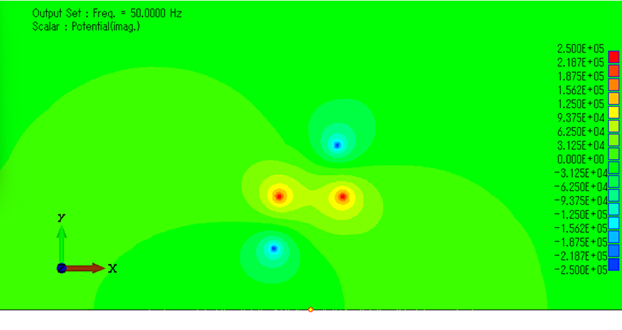

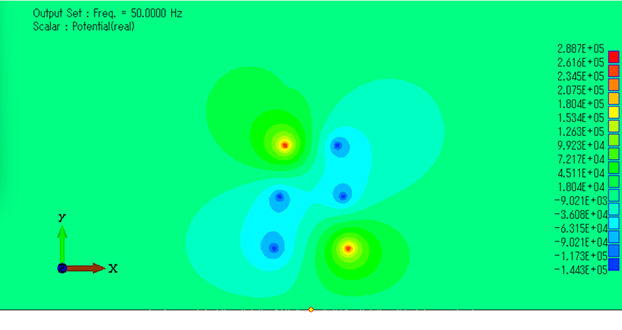

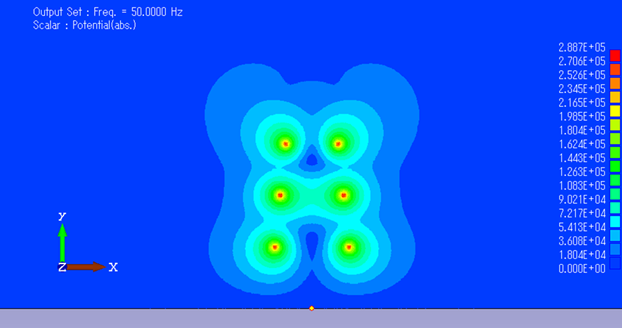

図３－1～図３－３に電位分布の解析結果を示します。

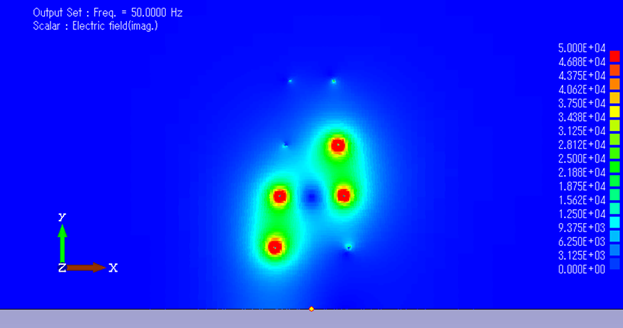

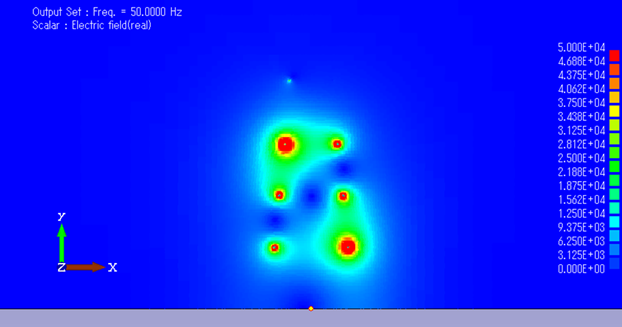

図３－４～図３－６に、電場分布の解析結果を示します。
